广西MATRIX1616数字音频矩阵处理器

广西MATRIX1616数字音频矩阵处理器

类型:
产品详情

技术参数:

1. 16路平衡式话筒/线路输入,采用凤凰插接口,16路平衡式输出,采用凤凰插接口;

2. 网络端口:设备后面板带有3个RJ45网络端口,用于PC通过软件控制设备,和AES/EBU数字信号输入输出,同时支持RS-485通讯;

3. USB端口:设备前面板自带USB录播接口,通过该USB端口插入U盘可实现录播功能,设备支持WAV无损音乐格式播放与录制,在设备软件界面可设置USB播放、录制的具体功能,且播放、录制音量控制在软件界面采用仿真广西调音台推杆控制技术,并可设置播放最大增益值:-72dB-12dB可调,直观实用。

4. 远程控制:设备后面板自带一个REMOTE SWITCH远程控制端口,与同品牌体系中带远程控制广西功率放大器及电源时序器通讯并控制其开关机;

5. RS-485支持中控控制,支持自动摄像跟踪功能,轻松实现视频会议,可发送或接受控制,如视频矩阵、摄像机等设备;

6. 具有3大自主知识产权,其中包括:外观专利、实用新型专利、软件著作权;

7. 全面的矩阵混音功能,24bit/96KHz取样频率,高性能A/D D/A转换器和32-bit浮点 DSP处理器;

8. 高精度的输入灵敏度调节,共计17档,步长3dB,最大输入增益51dB;

9. 内置反馈抑制装置,可选配回声消除装置、环境噪声抑制装置;

10. 软件界面支持:中文、英文、繁体(其他语言可定制),配套软件具有几十种广西音频处理器模块:31段均衡器,5段参量均衡器,压缩器,限幅器,扩展器,分频器,混音器,调音推杆,延时器,哑音控制器,自动混音器,反馈、矩阵、信号指示表和信号发生器等;

11.输入选择:每路输入通道在软件界面可选择除Analog(模拟信号)之外还有Dante、Cobranet、AES/EBU、MADI、Ethersound、Optical、coaxial、N-net、Sine、Pink、White等多种数字信号和测试信号输入供用户根据系统搭建调试需要选择;

12.输出选择:每路输出通道在软件界面可选择除Analog(模拟信号)之外还有Dante、Cobranet、AES/EBU、MADI、Ethersound、Optical、coaxial等数字信号供用户根据系统搭建调试需要选择;

13.音频矩阵处理器可实现以太网远程跨网段控制,可远程实时对设备进行调试和维护,解决产品应用调试和售后维护响应时间久的问题。

14.方便快捷的网页控制:内置网页控制端口,在Windows、Android、iOS等平台上皆可快速操作;

15.设备控制:可通过IPAD、智能手机、PC无线控制音频处理器的模式切换及内部处理单元的开关;

16.软件下载:处理器内置PC调试软件,可直接登录IP地址下载操作软件。



技术参数:

软件界面支持:中文、英文、繁体(其他语言可定制)

DSP处理芯片:Ti 450MHz  DSP

模拟输入通道:16路,凤凰端子

模拟输出通道:16路,凤凰端子

 支持场景预设定保存:>100组(用户PC)

以太网控制IP登陆软件下载:有

RS485串口数: 1个

RJ45端口:3路

USB数量: 1,可支持录播

AES/EBU通道数: 3路立体声输入+4路立体声输出

量化位数:24bit

采样率:96KHz

频率响应:20~20KHz

最大模拟增益: -51dB

幻象供电: 48V

输入输出量化: 96KHz/24bit

A/D动态范围: 120dB

输入共模抑制: 80 dB @ +24dBu  @60Hz

输入阻抗: 20KΩ balance,10KΩ unbalance

最大输入: 24dBu

D/A动态范围: 120dB

通道隔离度: 100dB

AES/EBU平衡:(差分)联接 110Ω

AES/EBU电平范围: 0.5-5V VPP

AES/EBU抖动: ±20nS

频率响应: (20~20KHz) ±0.2dB

总谐波失真(THD+N):  ≤0.002% @1KHz,+4dBu

输出阻抗: 100 Ω balance,50Ω unbalance

最大输出:  24dBu

工作温度: 0~40℃

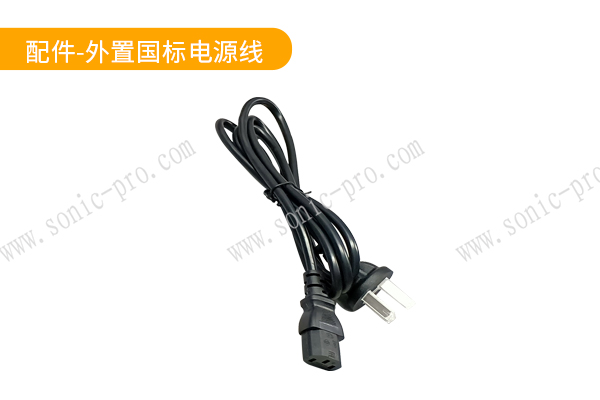

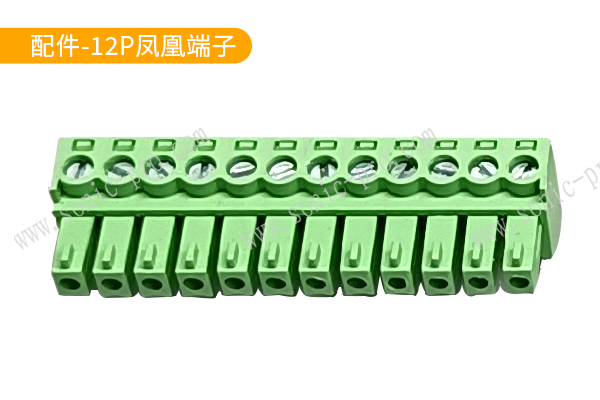

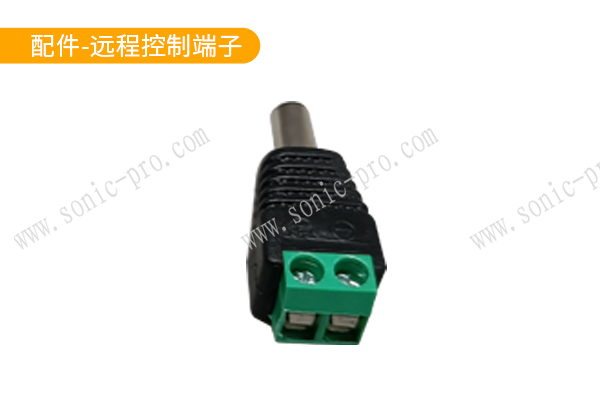

配件:
